    励磁系统

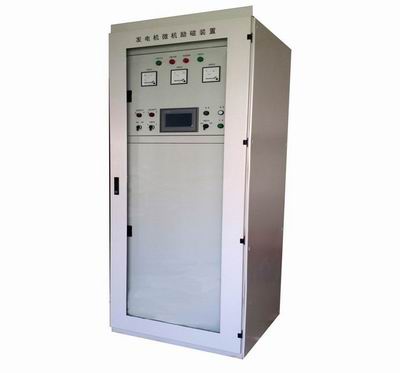

    同步发电机励磁系统

  • 型微机励磁装置的调节器采用数字双通道组合方式,数字通道的核心CPU是由多片32位微处理器(内核为Cortex-M3ARM处理器)组成,两个通道电路设计简洁,可靠性高,通道软件设计可实现全部的励磁控制功能。 产品采用的数字双通道模式配置对外均支持MODBUS通讯,在MODBUS通讯模式下的命令和数据方便第三方使用和开发,通讯规约齐全、支持远方微机监控。触摸屏全汉化显示,可在线整定、修改各种参数并能储存与固化,极大地方便了人机对话。

    产品技术特点:



    1. 数字化、智能化、系统化的励磁系统;

    2. 运用先进的CAN现场总线技术,实现励磁系统内部互联,提高工作效率和稳定性;

    3. 调节器采用双微机通道结构,两个通道间实现热备份,切换平稳无扰动;

    4. 调节器采用多CPU结构,主CPU采用32ARM处理器,在拥有超强处理能力的同时还提供了非常好的稳定性和低能耗;

    5.调节器采用了先进的SMT贴片工艺设计和生产,大大提高了产品的可靠性;

    6. 人性化的多语言人机界面,选用高性能高分辨率的真彩工业触摸屏;

    7. 完善的对外通讯功能和控制接口,实现与中控室的通讯对接,完成自动控制与保护工作;

    8. 功能强大的调试软件,应对不同环境不同要求的特殊场合;

    9. 可控硅整流桥的触发脉冲采用高频脉冲列触发技术,实现低残压快速起励;

    10.精选配件供应厂商,保证所有主要配件均来自ST意法半导体、TI德州仪器、西门子、中国南车集团、Panasonic松下、瑞士佳乐、台湾明纬、科赛尔、菲尼克斯等国内外知名厂商产品。


    产品技术性能:



    1.调节范围:10%130%额定发电机电压;

    2.电压调整精度:≤0.5%

    3.频率特性:在50HZ±5HZ范围内,≤±0.1% / 0.5HZ

    4.零起升压:最大超调量小于10%额定,振荡小于2次,起励时间≤5S

    5.±10%阶跃:超调量<20%阶跃量,振荡次数<2次,调节时间<1S

    6.调差率整定范围:±10%,精度每读数对应0.17%;

    7.调节时间:3.33ms50Hz时);

    8.励磁系统电压响应时间:上升≤0.05S,下降≤0.10S

    9.触发脉冲移相范围:35º~170º,脉冲列,对称度≤1°;

    10.抑制过电压能力:突甩100%负荷,发电机电压最大上升率≤10%额定;

    11.控制规律:PIDPIDPSS2A 控制;

    12.运行方式选择:恒压、恒流、恒功率因数及调试方式;

    13.供电电源:交流厂用电源AC220±15%,直流控制电源DC220110V)±10%

    14.模拟量输入:

        发电机励磁PT  AC 0-150V

        发电机仪用PT  AC 0-150V

        系统母线PT    AC 0-150V

        发电机定子电流CT  AC 0-1A5A

        发电机励磁电流DC 4-20MA霍尔传感器输入。



    用户订货须知:

    订货是请告知以下参数,以便我们能够提供正确的产品:

    1.励磁电流(A);

    2.励磁电压(V);

    3.操作电压(V);

    4.机端电压(KV);

    5.励磁专用测量PT/CT参数(变比);

    6.励磁变压器参数(不订购励磁变的情况下,需要提供参数);

    7.柜体颜色(默认RAL7035);

    8.柜体尺寸(默认含眉头,高:2260mm;宽:800mm;深:800mm

    9.其他特殊配置要求。
